DY型多级离心油泵

产品概述

DY型多级离心油泵概述

DY_। DYii DYiii DY YD型泵均系单吸多级节段式离心油泵。适用于石油化工厂， 用来输送不含固体颗粒的粘度小于120厘沲的石油和石油产品。介质温度t 〜20°C 〜150°C，允许进 口压力 0.6MP。

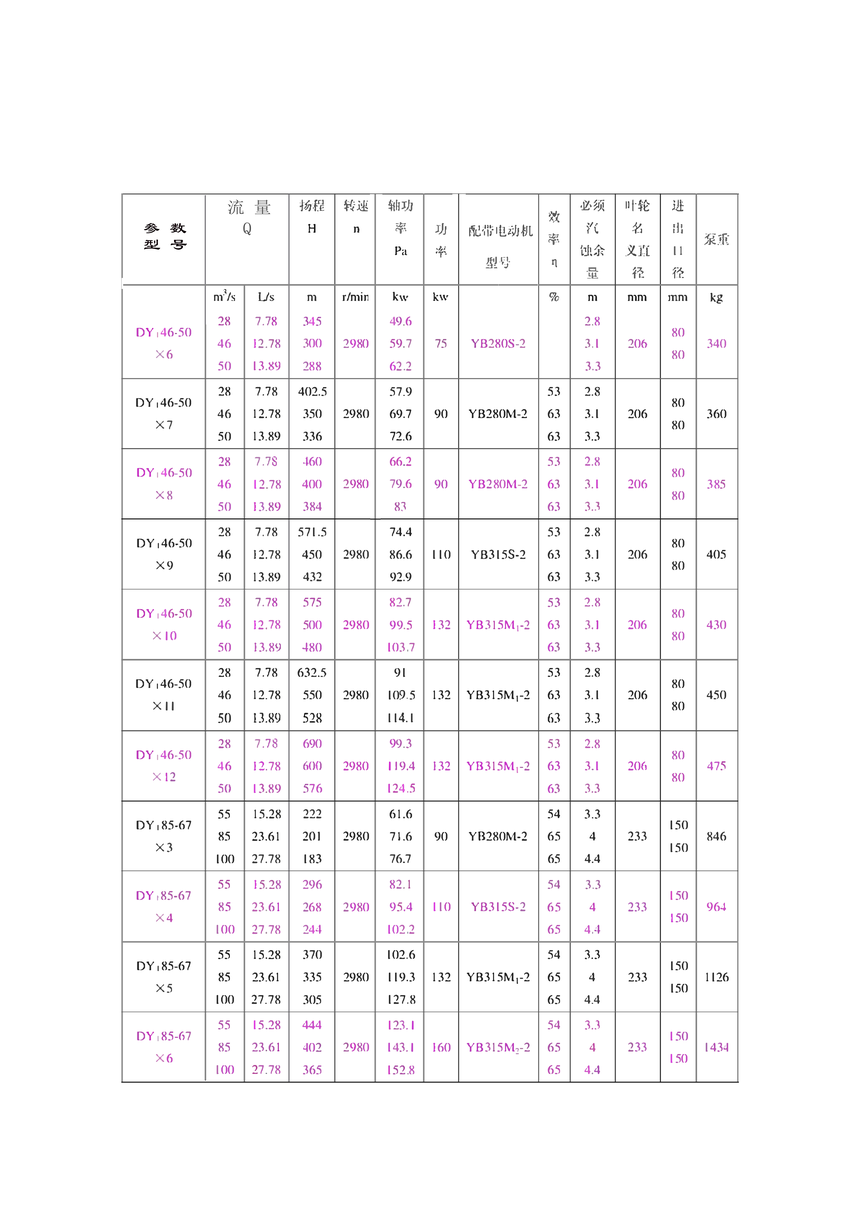

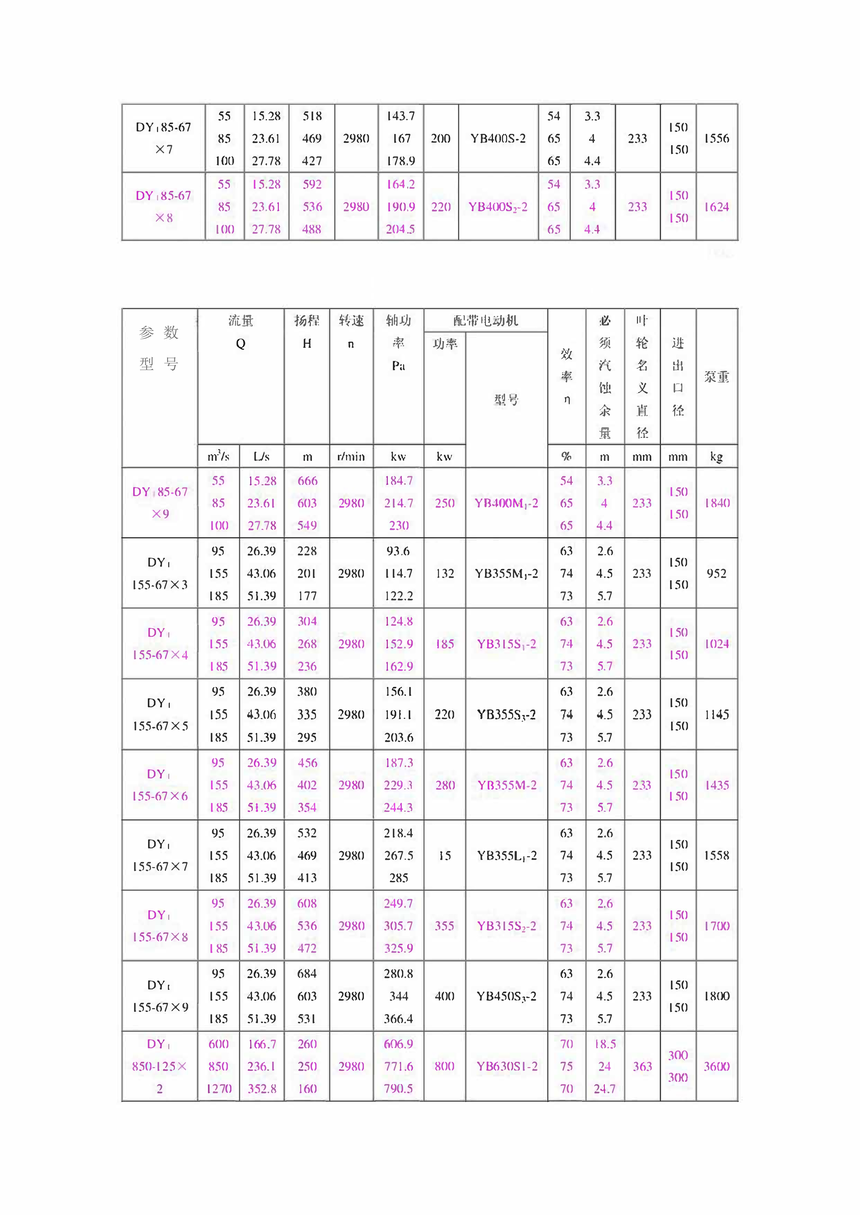

DY型多级离心油泵参数范围

流量Q 6〜850m³/h

扬程H 48〜648m

DY型多级离心油泵型号说明

DY155-67×5

DY—单吸多级节段式离心冷油泵

I-I类材质，铸铁；Ⅱ类为铸钢；III类为铸不锈钢

155—设计流量（m³/h）

67 —单级设计扬程（m）

5— 泵级数

DY型多级离心油泵结构

1） 进出口：100DY16型泵为水平吸入，垂直吐出，其余为垂直吸入垂直吐出。

2） 油封：可以采用机械密封或埴料密封。轴封有冷却。

3） 轴承型式及润滑：滑动轴承强制循环润滑型式有DY850-125型泵：滑动轴承油环飞飞溅稀油润滑型式有DY_Ⅰ85—67 DYi 155-67 和DY_Ⅱ155-67型泵；其 他均为滚动轴承，油脂润滑。

4 ）支承： DY_Ⅱ155 -67型泵的支承为中心支承，其余泵为脚支承。

Y型多级离心油泵旋转方向：

从电机端看，泵为顺时针方向旋转。

DY型多级离心油泵主要零件材质：

过流部件DY_Ⅰ、DY、YD力铸铁，DY_Ⅱ为铸钢、DYⅢ为铸不锈钢。

DY型多级离心油泵成套范围：

成套供应泵，防爆电机、公用底座或本身底座、止回阀、闸阀和配件。
