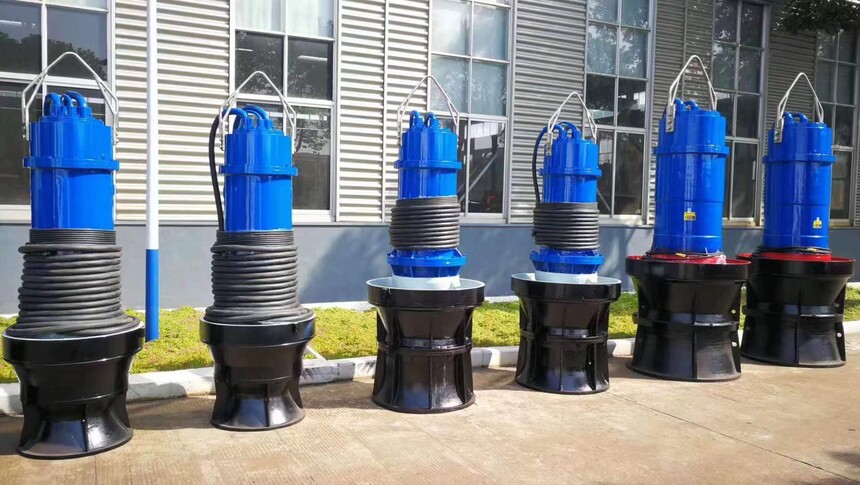

QH系列潜水混流泵

产品概述

       QH系列潜水混流泵是为大流量、较低扬程场合设计的潜水电机,潜水混流泵使用扬程在一般在20米以内。本产品是传统混流泵的最佳换代产品,电机与水泵构成一体,潜入水中运行,具有传统机组无法比拟的一系列优点。潜水轴流泵站因土建简单，工程造价低,维护管理方便，运行简便易于自动化，工作可靠性好，美化环境而得到迅速发展。

       QH混流泵适宜用于输送清水或者轻度污水。在农业中,用于灌溉与排水:在市政中用于排雨水、轻度污水;在工业中用于工艺用水、冷却水及原水供应;在水利中用于调水工程。

现场无需进行耗工、耗时、复杂的轴线对中装配程序，安装十分方便、快杰，因此可不预留备用泵的机位，将备用泵存于库房，节省泵站进水池的投资。由于潜入水中运行，可大大简化泵站及建筑结构工程，减少安装面积，节约泵站总造价的30~40%。泵在水中运行，水流从电机周围流过，噪声低，电机冷却条件好。可以建为地下泵站，保持地面的环境风貌。采用潜水电泵，是解决在水位涨落大的沿江、湖泊地区建泵站和防洪问题最彻底的方法，省去了机泵间的长轴，提高了运行安全可靠性。

性能参数

QH型大流量潜水混流泵主要特点

       1、电机与水泵构成一体,现场无需进行耗工、耗时、复杂的轴线对中装配程序,安装十分方便、快捷,因此可不预留备用泵的机位,将备用泵存于库房,节省泵站进水池的投资。由于潜入水中运行,可大大简化泵站的土建及建筑结构工程,减少安装面积,泵站建设可节约30~40%。

       2、泵在水中运行,水流从电机周围流过,噪声低,电机冷却条件好。可以建为地下泵站,保持地面的环境风貌。

       3、采用潜水电泵,是解决在水位涨落大的沿江、湖泊地区建泵站和防洪问题最彻底的方法,省去了机泵间的长轴,提高了运行安全可靠性。

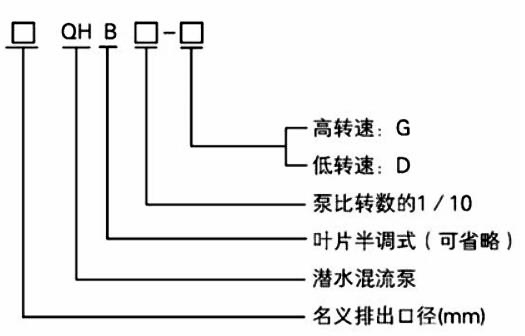

QH型大流量潜水混流泵型号说明

QH型大流量潜水混流泵设计说明

       1、叶轮
       叶轮采用目前最先进的水力模型,性能优良、稳定成熟。抗汽蚀性能好,确保运行平稳。

       2、轴密封
       两套独立的机楲密封,使电机与泵密封隔离;上下串联安装,提供多重保险,提高了可靠性。

       3、油室
       油润滑并冷却机械密封,在电机与所输送的介质之间起到隔离作用。内留的体积可减缓油室内压力的升高。

       4、防转装置

       机组启动瞬间,电机起动力矩的反作用力矩,常常会使机组整体向相反方向旋转,防转装置能解决这种问题。

       5、轴承
       轴承采用滚动轴承,能够承受所有的轴向和径向负荷,并完全与泵输送的介质分开。

       6、泵/电机轴
       泵与电机同轴,结构紧凑,轴伸尽量缩短,从设计上减小挠度,运行时振动小,密封和轴承寿命更长。

       7、电机

       高性能鼠笼式感应电机,特别为潜水泵设计制造,符合GB755标准。绝缘等级F级,最高工作温度可达135℃。随功率不同,可采用380V、660V、3kV、6kV10k∨等电压等级,对高电压电机采用两次VP绝缘工艺,确保绝缘可靠。

       8、冷却
       电机外壳直接将热量传到周围介质中,热量被周围的水流带走。大功率高电压电机,采用内风道散热技术,使得三相绕组温升低、温度场分布均匀。

       9、监测装置
       潜水泵装有多道保护装置,可把引线引至电控箱。保护装置有:过载、缺相、泄漏、超温、湿度、浸水保护等
