中开泵系列

                          产 品 概 述

S型双吸中开泵为单级、双吸水平中开式离心清水泵，适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。“S”系列型泵是中开泵厂家研发出来的高效节能产品，具有结构简单，性能优良的特点。供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。.

S型卧式单级双吸中开离心泵型号说明

　　型号：200S95

　　200-吐出口径

　　S-单级双吸水平中开式离心泵

　　95-扬程

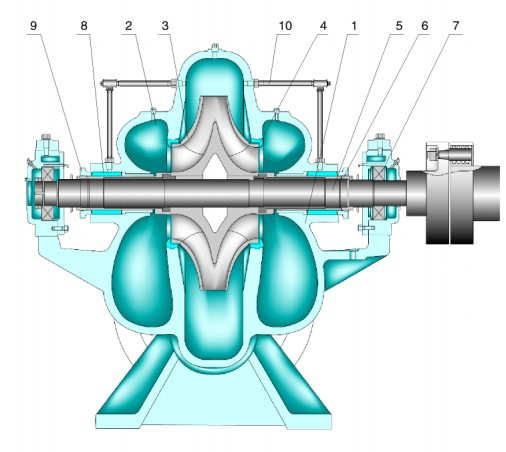

S型卧式单级双吸中开离心泵结构图

S型卧式单级双吸中开离心泵结构特点

　　 S型卧式双吸泵与其它同类型的泵相比较具有寿命长、效率高、结构合理，运行成本低、安装及维修方便等特点，是消防、空调、化工、水处理及其它行业的理想用泵。泵体的设计压力为1.6MPa和2.0MPa。

　　泵体的进出口法兰均位于下泵体，这样可以在不拆卸系统管路的情况下取出转子，维修方便部分泵体采用双流道设计，以减少径向力，从而延长机封和轴承的寿命。中开泵叶轮的水力设计采用了先进的CFD技术，因此提高了S泵的水力效率。对叶轮进行动平衡，确保S泵的运行平稳。轴 轴径较粗，轴承间距较短，从而减小了轴的挠度，延长了机械密封和轴承的寿命。轴套可以采用多种不同的材料，以防止轴被腐蚀和磨损，轴套可更换。磨损环泵体与叶轮间采用可更换的磨损环，防止中开泵体和叶轮的磨损，更换方便，维修费用低，同时保证运行间隙和较高的工作效率。既可以使用填料也可以使用机械密封，可以在不拆卸泵盖的情况下更换密封装置。轴承 独特的轴承体设计使轴承可采用油脂或稀油润滑，轴承的设计寿命10万小时以上，也可使用双列推力轴承和封闭轴承。

　　S型卧式双吸离心泵吸入口和吐出口均在泵轴心线下方，与轴线垂直成水平方向，检修时将泵盖揭开即可将全部零件拆下，不必拆卸电动机及管路。

　　中开泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件和密封部件组成。轴的材质为优质碳素结构钢，其它零部件的材质基本上采用铸铁。叶轮、密封环、轴套为易损零件。

材料：根据用户的实际需要，S型双吸离心泵的材料可为铜、铸铁、球铁、316不锈钢、416不锈钢、双相钢、哈氏合金、蒙耐合金，钛合金及20号合金等材料。

　　旋转方向：从电机端向泵看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

　　成套范围：成套供应泵，电动机、底板、联轴器、进出口短管等。

S型卧式单级双吸中开离心泵安装

　　1、检查S型中开泵和电动机应无损坏。

　　2、水泵的安装高度,加上吸入管路的水力损失,及其速度能,不得大于样本规定的允许吸上真空高度值.基础尺寸应符合泵机组的安装尺寸

　　3、安装顺序：

　　①将水泵放在埋有地脚螺栓的混凝土基础上，用调整其间的楔型垫块的方法校下水平，并适当拧紧地脚螺栓，以防走动。

　　②在基础与泵地脚之间灌注混凝土。

　　③待混凝土干固后，拧紧地脚螺栓，并重新检查S型中开泵的水平度。

　　④校正电机轴与泵轴的同心度.使两轴成一直线,在两轴外贺上的同轴度允差为0.1mm,端面间隙沿圆周的不均匀度允差0.3mm(在联接进出水管路及试运行后在分别校正一遍，仍应符合上述要求)。

　　⑤在检查电动机转向与水泵转向一致后，装上联轴器及联接柱销。

　　4、进出水管路应另设支架支撑，不得借泵体支承。

　　5、水泵与管路之间的结合面，应保证良好的气密性，尤其是进水管路，应严格保证不漏气，并且在装置上应无窝存空气的可能。

　　6、如S型中开泵安装在进水水位以上时，为了灌泵起动，一般可装底阀。也可采用真空引水的方法。

　　7、水泵与出水管路之间一般需装闸阀和止回阀(扬程小于20m的可不用)，止回阀装在闸阀后面。

　　以上所述的安装方法是指不配带公共底座的水泵机组。

　　安装配带公共底座的泵，用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。其安装原则与要求，和不配带公共底座的机组相同。

S型卧式单级双吸中开离心泵起动、停止和运行

　　1、起动与停止：

　　①起动前，转动泵的转子，应该轻滑均匀。

　　②关闭出水闸阀，向泵内注水(如无底阀则采用真空泵抽空引水)，要保证泵内充满水，无空气窝存。

　　③如果泵上装有真空表或压力表，要关闭其与泵相联接的旋塞再起动电机，待转速正常后再打开;然后逐渐打开出水闸阀，如流量过大，可适当地关小闸阀进行调节;反之流量过小时，将闸阀开大。

　　④均匀地拧紧填料压盖上的压紧螺母，使液体成滴状漏出，同进注意填料腔处的温升。

　　⑤当停止水泵运转时，要关闭真空表及压力表的旋塞和出水管路上的闸阀，然后关闭电动机电源，如所处环境温度转低时，则应将泵体下端的四方螺塞打开，放掉余水，以免泵体冻裂。

　　⑥长期停止使用时，应拆开水泵将零件上的水擦干，在加工表面涂上防锈油保管好。

　　2、运转：

　　①水泵轴承最高温度不得超过75℃。

　　②润滑轴承用的钙基黄油的数量以占轴承体空间的1/3~1/2为宜 。

　　③填料磨损时可适当压紧填料压盖，若麻损过多应加加以更换。

　　④定期检查联轴器部件，注意电机轴承温升。

　　⑤运转过程中，如发现噪声或其他不正常声响时，应立即停车，检查其原因，加以消除。

　　⑥不得任意提高水泵的转速，但可以降低转速使用，如本型号泵额定转速为n，流量为Q,扬程为H,轴功率为N，降低转速为n1,降速后流量，扬程，轴功率分别为Q1、H1和N1，其相互关系，可用下列公式进行换算：Q1=(n1/n)Q H1=(n1/n)2 H N1=(n1/n)3 N

S型卧式单级双吸中开离心泵装配与拆卸

　　1、装配转子部件：集资将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖、挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。

　　2、将转子部件装在泵体上，调整叶轮的轴向位置到双吸密封环的中间加以固定，将轴承体压盖同固定螺钉紧固。

　　3、装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母，最后装上填料压盖。但不要将填料压得太紧，真料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使液体渗漏大，水泵效率降低。

　　装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均匀即可，拆卸可按上述装配顺序相反进行。

产品参数

S型卧式单级双吸中开离心泵参数范围

　　流量Q：72~10800m3/h

　　扬程H：10~253m

 S型卧式单级双吸中开离心泵参数表
